MF40201VX-1000C-G99建准风机：型号参数与小型设备散热选型

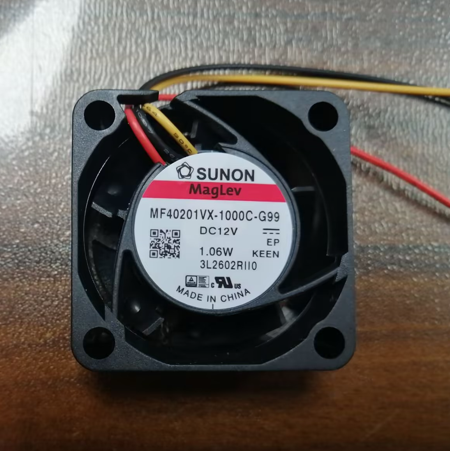

小型电子设备内部空间有限，散热风扇既要满足安装尺寸，也需要匹配设备风阻、供电与监测要求。SUNON建准MF40201VX-1000C-G99是一款40×40×20mm直流轴流风扇，可作为紧凑型电子设备的候选散热部件。

选型时，应将外形、电气参数和风量静压性能结合考虑，避免仅凭“40mm风扇”判断能否替换。

一、MF40201VX-1000C-G99主要参数

依据建准原厂规格书D04111450G-B1，主要参数如下：

规格书另列“Safety Power Consumption”为1.06W，应与额定功耗0.96W区分。风量和静压需要结合性能曲线读取，最大风量与最大静压不能视作同一工作点。

二、结构与监测功能有哪些特点？

1. 适合紧凑空间布局

40mm方形框架、20mm厚度，便于在小型设备中规划安装位置。设计时还需预留进出风空间，避免线束、挡板或散热器遮挡气流通道。

2. 采用VAPO轴承系统

该型号采用VAPO轴承和直流无刷电机。评估运行可靠性时，还应考虑环境温度、积灰和安装条件，而不能仅以轴承名称判断整机使用寿命。

3. 提供FG测速输出

FG信号可供控制系统监测风扇转速，为运行状态判断提供依据。需要注意，FG测速输出不等同于独立PWM调速输入，接入前应核对信号电压、电路和接线定义。

三、可考虑哪些设备散热应用？

从其尺寸、12V供电及性能参数判断，该型号可纳入以下设备的候选选型范围，具体适用性需要通过整机测试确认：

• 小型网络与通信设备：为内部电路模块组织送风或排风，重点检查风道阻力和进出风位置。

• 工控与嵌入式设备：配合控制板、处理器或局部散热器使用，核对安装空间与环境温度。

• 电源及测试仪器：针对局部热源提供强制通风，并结合满载温升判断散热能力。

这些应用方向是基于产品参数的选型分析，不能直接代替设备配套验证。

四、选型与替换时，重点核对什么？

先核对完整型号。采购或维修替换时，应保留“MF40201VX-1000C-G99”完整编码，同时确认线长、插头和信号配置。

结合风阻选择工作点。设备内的过滤网、散热片和狭窄风道都会影响实际风量。不能把自由送风条件下的风量直接当作装机后的有效风量。

核对供电与接口。确认电源电压、供电能力及正负极，按照规格书连接FG信号，避免将反馈线误接为供电或调速线。

进行整机温升与噪声验证。27.5dB(A)是规格书测试值，实际装机噪声还与风道、安装结构和振动传递有关。替换后，应检查关键部件温度、运行转速及异常声音。

北京恒瑞宏晟机电设备有限公司可结合原风扇铭牌、安装尺寸、供电与散热要求，协助核对建准风机型号及配套条件，为设备选型和维护替换提供参考。
