EC控制电机单元是什么？结构、功能与应用解析

EC控制电机单元是EC风机实现高效运行、灵活调速和状态控制的重要组成部分。它并非普通电机，而是将永磁同步电机、电子换向和控制功能进行集成，使风机能够根据设备负荷调整转速。

与传统AC异步电机相比，EC电机通常具有控制方便、部分负荷运行效率较高和系统集成度较高等特点，广泛应用于暖通空调、数据中心制冷、冷却塔、冷链设备及工业通风系统。

一、EC控制电机单元的外部结构

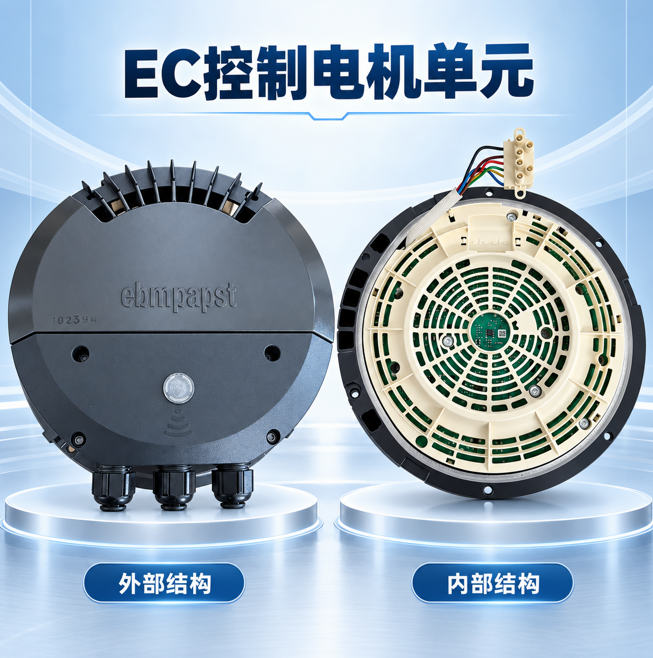

从产品实拍图可以看到，EC控制电机单元采用紧凑的一体化设计，外部主要由防护外壳、散热结构、电缆接口和连接部件组成。

外部防护壳用于保护内部控制电路，降低灰尘、异物及日常操作对电子元件的影响。壳体周围的散热结构可以辅助电机和控制组件散热，因此安装时应预留足够空间，避免进出风或散热位置被遮挡。

控制单元下方通常设有多个电缆接口，可用于连接电源线、控制线或通信线。不同型号的接口数量、接线定义和控制方式可能不同，实际接线应严格参照对应型号的技术资料。

二、EC控制电机单元的内部结构

拆开外部防护结构后，可以看到内部的控制电路、接线组件以及用于隔离和固定电子元件的保护结构。

【插入图片：EC控制电机单元内部结构】

EC电机内部的电子控制系统承担电能转换、电子换向、转速控制和运行管理等任务。电机通电后，控制系统根据设定信号驱动永磁转子运转，使风机保持在所需工作状态。

这种集成结构减少了部分外置控制设备的需求，有利于简化设备布置。不过，EC控制电机单元的维修和替换对型号匹配要求较高，不能仅根据外形相似判断是否能够通用。

三、EC控制电机单元有哪些功能？

1.电子换向

EC电机通过电子控制方式完成换向，驱动永磁转子运行。与传统AC异步电机相比，可以减少部分电机损耗，提高运行效率。

2.转速调节

EC风机可根据外部控制信号改变转速。当设备散热或通风需求下降时，风机可以降低转速；需求增加时，再提高转速，从而减少长期满负荷运行造成的能源浪费。

不同产品可能支持0—10V、PWM、数字通信或其他控制方式，具体功能需要根据产品型号确认。

3.运行保护

部分EC控制电机单元具有过温、过流、堵转等保护功能。当风机运行状态出现异常时，控制系统可以采取相应保护措施。由于不同型号的保护功能并不完全一致，应以厂家技术文件为准。

4.状态反馈

部分型号能够提供转速反馈、运行信号或故障信息，也可通过相应通信方式接入设备控制系统，方便查看风机运行状态。

四、EC控制电机单元的应用领域

EC控制电机单元主要应用于对能效、调速和连续运行有较高要求的设备。

在AHU、MAU等空气处理机组中，EC风机可根据风量和静压需求进行调速，也可组成EC风墙，替换传统皮带传动风机。

在数据中心领域，EC风机可用于CRAC、CRAH、列间空调等制冷设备，为服务器和机柜提供稳定的气流组织。

在冷却塔、冷凝器、蒸发器及冷链设备中，EC电机可以根据温度、压力或负荷变化调节风机转速。

此外，EC风机还可用于储能设备、电气设备、工业控制柜及其他需要持续通风散热的场景。

五、选型和替换需要确认哪些参数？

选择EC控制电机单元或进行原型号替换时，建议重点确认以下信息：

1.产品完整型号及铭牌信息；
2.额定电压、频率、相数和输入功率；
3.风机所需风量与系统静压；
4.调速信号、反馈信号和通信方式；
5.接线定义及电气接口；
6.外形尺寸、安装孔位和安装方向；
7.环境温度及防护等级；
8.叶轮、电机与控制系统的匹配关系。

即使两款EC电机的尺寸和功率接近，其控制逻辑、接线方式、通信协议及适配叶轮也可能存在差异，因此不建议未经核对直接替换。

结语

EC控制电机单元可以看作EC风机的“动力核心与控制中枢”。它将电机驱动、电子换向和转速调节集成在紧凑结构中，使风机能够根据系统实际需求运行。

EC风机能否发挥节能与稳定运行优势，关键仍在于工作点和控制方式是否匹配。选型前应充分确认风量、静压、电气参数、安装条件及控制要求。
