本期我们来了解风机电容式接线是如何操作的。
现在我们来演示电容电机的接线方式
电容电机，顾名思义就是带电容的电机，电容可以形成主负绕组的电压相位差，以产生旋转磁场，依比安派特的电容电机，启动和运行用的是同一个电容。

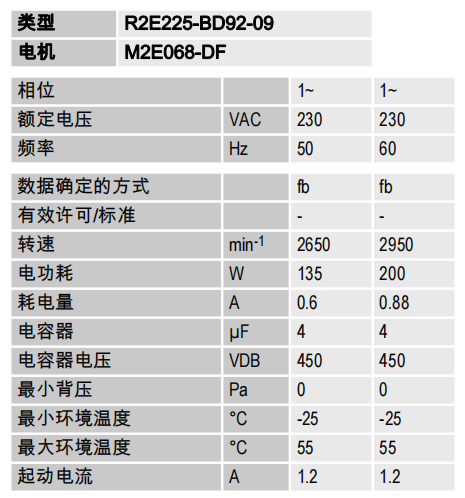

以R2E 225系列其中一款电容电机为例
黄绿线接地线PE；蓝线接火线L；黑线接零线N；黑线棕线之间接电容
按规格书上规定的电源参数供电,电机就可以运转了
电容电机可以通过串联电容,实现调速功能,如果只接电容c,电机满速运行,如果在火线l上串联调速电容C1或C2,电机则会降速运行,需要注意的是,串联调速电容有可能引起异常噪音及温升过高的问题
另外,电容电机有一种衍生类型是抽头电机,通过改变接线方式实现调速

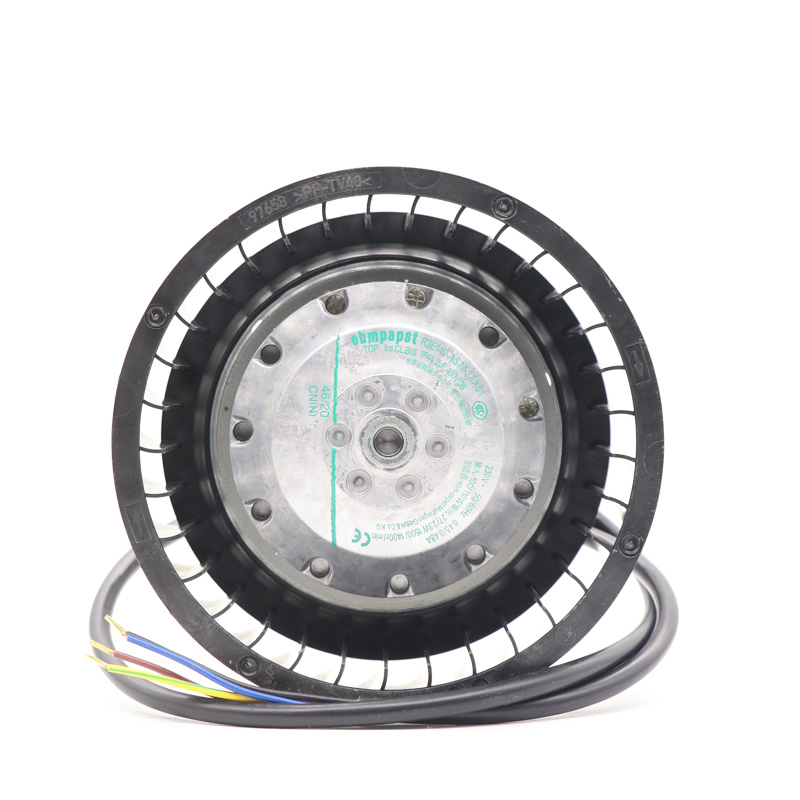

以R2E140系列其中一款产品为例,可以实现4档调速
蓝线接零线n
棕线和黄线之间接电容
红线接火线l高速档
白线接火线l中速档
黑线接火线l低速档
灰线接火线l静音档
