散热风扇信号功能说明

在大家购买散热风扇时，是否会注意到调速信号和信号线功能呢?这些功能都有着哪些不同的作用？怎样的接线方式才是正确的呢？带着疑问，下面我们共同了解一下散热风扇的信号功能及信号线种类吧!

风扇信号功能说明​

1， 软启动功能：当为风扇供电时，电流从零开始逐步增加，直到风扇达到最大转速和额定电流，启动的最大等于自由运行电流，风扇将在指定的时间内达到额定转速.

2， 自启动功能：起到锁定保护和限制电流的重新启动，自启动功能是保证风扇马达将自动重新启动，以防扇叶被阻塞，转子被锁住时，风扇的电流将会降低到零，风扇会在5秒后自动重新启动。

3， FG转速侦测功能：相当于频率发生器或输出转速表，这是一个集电极开路输出连接到一个上拉电阻和兼容阅读设备的输入电源电压，这个输出提供一个方波信号（如TTL输入电脑）最大集电极电压可能高达72伏特直流和最大集电流10MAA，阅读设备的电源必须有与风扇相同的地面电位。

4， RD旋转侦测功能：这是一个开路集电极功能，与FG有相似的硬件功能，有两种情况，A类 风扇在运转时信号引脚输出低电平，当风扇被堵住停止运转时输出高电平 ；B类风扇在运转时信号引脚输出高电平，当风扇被堵住停止运转时输出低电平.

5， PWM脉宽调速控制功能：PWM功能可以使用频率和高低压电平来控制风扇转速。风扇转速可通过调整占空比来线性控制风扇转速。PWM调速一般为四线控制，目前使用较多的是 PWM 调速+RD信号功能这种方式。

6， 温度自动控制功能：风扇的转速受温度控制，不同的温度可对应不同的转速.

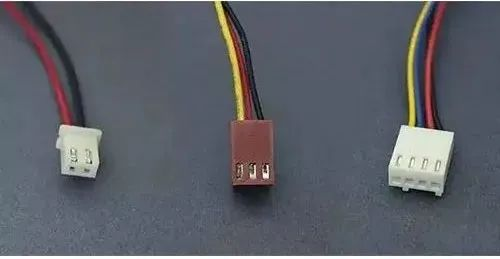

风扇中每根线是如何定义的？

2线：电源线、地线，通电全速运转。

3线：电源线、地线、FG测速/RD报警线。

4线：电源线、地线、FG测速/RD报警线，PWM调速

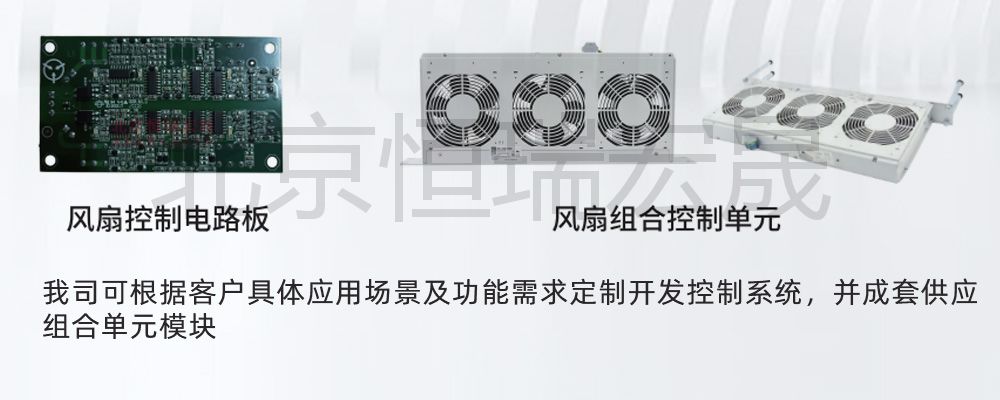

定制功能

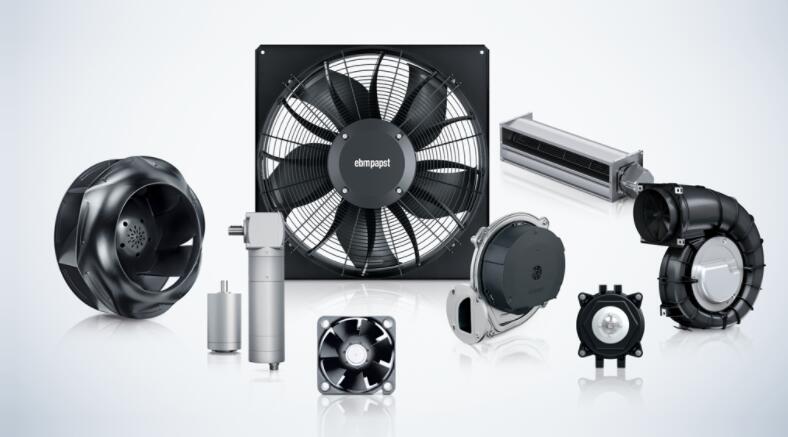

在我们的生活中，处处都有风扇的身影。应用于IT/通信、电气自动化、电力电子、轨道交通、风力发电、工业医疗等众多行业领域。

EC风机调速控制

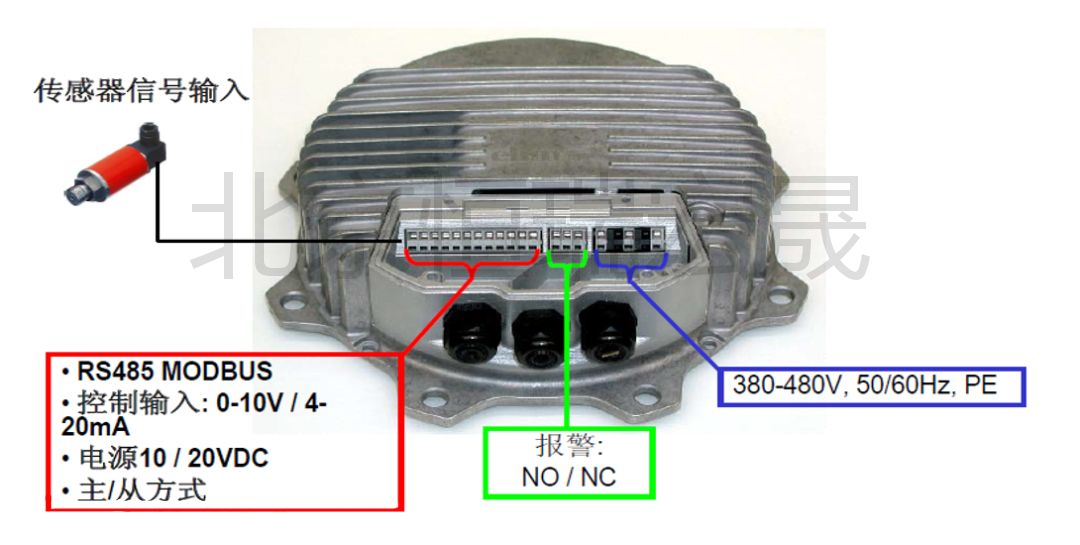

EC电机为内置智能控制模块的直流无刷式免维护型电机，自带RS485输出接口、0-10V传感器输出接口、4-20mA调速开关输出接口、报警装置输出接口及主从信号输出接口。该系列风机具有高智能、高节能、高效率、寿命长、振动小、噪声低以及可连续不间断工作等特点。

• 0-100%无级调速，无需增加变频器，调速开关等
• 宽电压范围：3-380V-480V、50/60Hz；1-200-277V、50/60Hz
• 整机效率高达90%
• 低振动、超静音
• 4-20mA 或 0-10V信号输出，可直接连接各类传感器
• EMI/EMC抗电磁干扰和电磁兼容性过滤
• IP54
• 结构紧凑
• RS485数据模块
• 速度与电机极数无关
• RS485接口

恒瑞宏晟风机产品种类丰富，常备轴流风机、离心风机、贯流风机和燃气鼓风机，IP68防水/防尘/防盐雾、EC智能调速等节能现货风机产品。我们拥有丰富的风机解决方案和选型、设计、施工等成熟经验，更多项目案例，定制化方案供您参考选择！
